ESP32をVSCodeとPlatformIO IDEで動かす方法

2018年度のアルバイト学生さんがまとめてくれた内容です。間違い等があるかも知れません。お気づきの点がございましたら、ご連絡下さい。

このページは？

  • 研究室ではESP32を標準マイコンとしてしようしている。その開発IDEとして便利な方法をまとめた。
  • ESP32をVSCode(visual studio code)とPlatformIO IDEという開発環境を使って動かす方法

始め方

  • VSCode(Visual Studio Code)　をインストール
  • VSCodeを起動する．

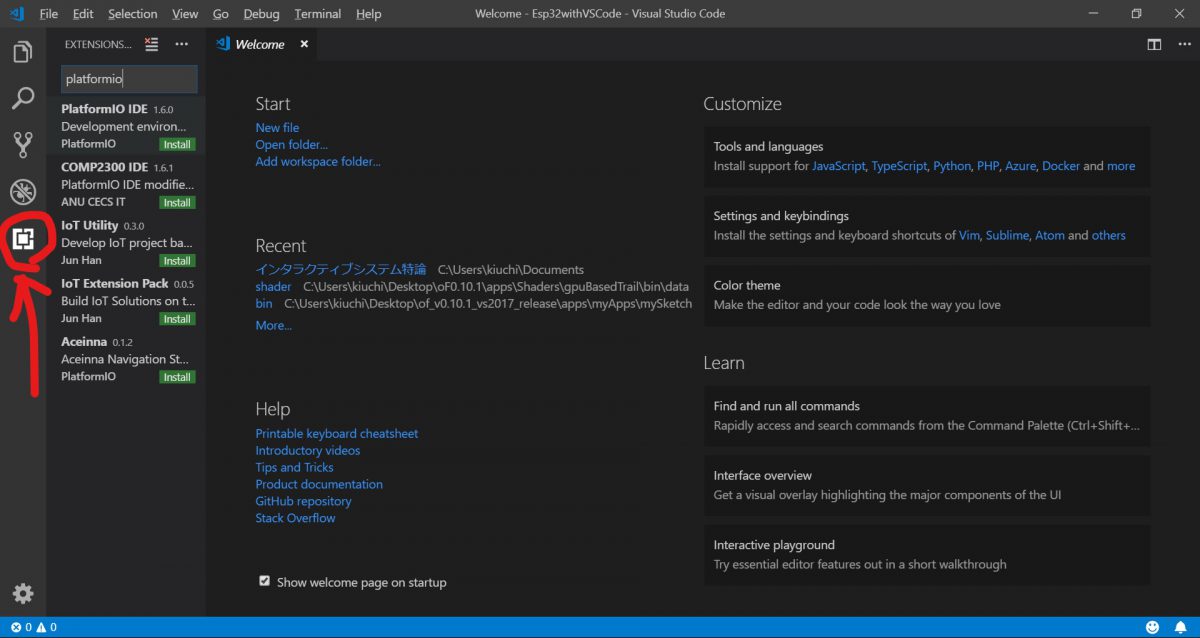

  • 起動したらExtensionsタブをクリックして，検索欄で"PlatformIO"と検索し，"PlatformIO IDE"をインストール

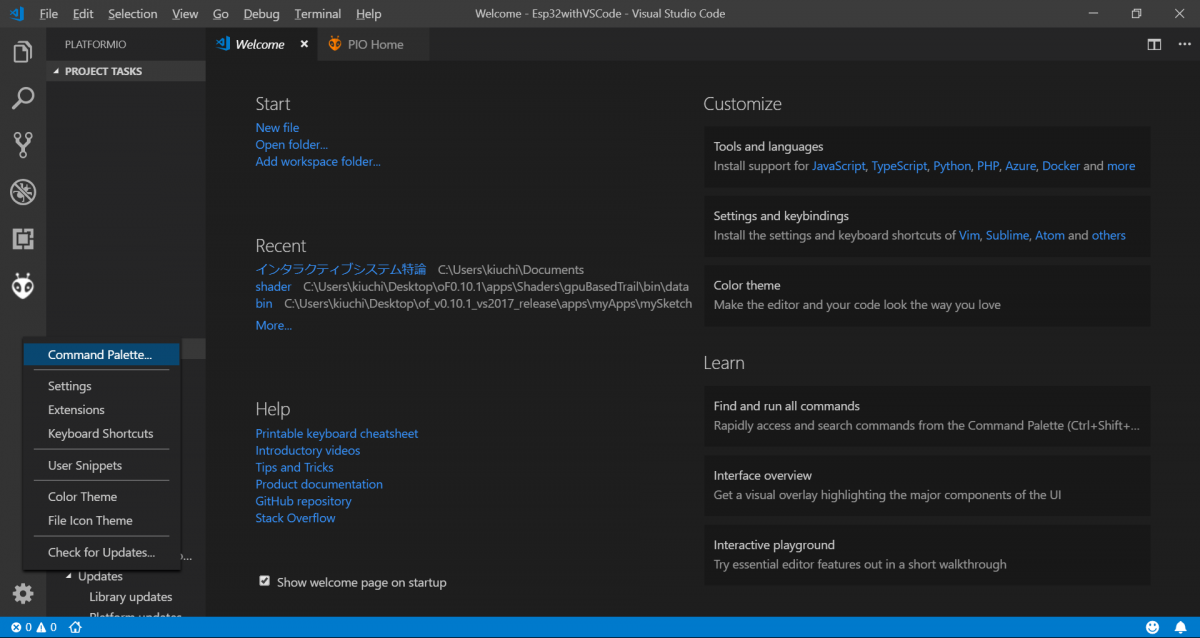

  • インストールしたらコマンドパレット(Ctrl + Shift + P or 左下の設定アイコン→Command Palette)を開き，"PlatformIO"と検索する．

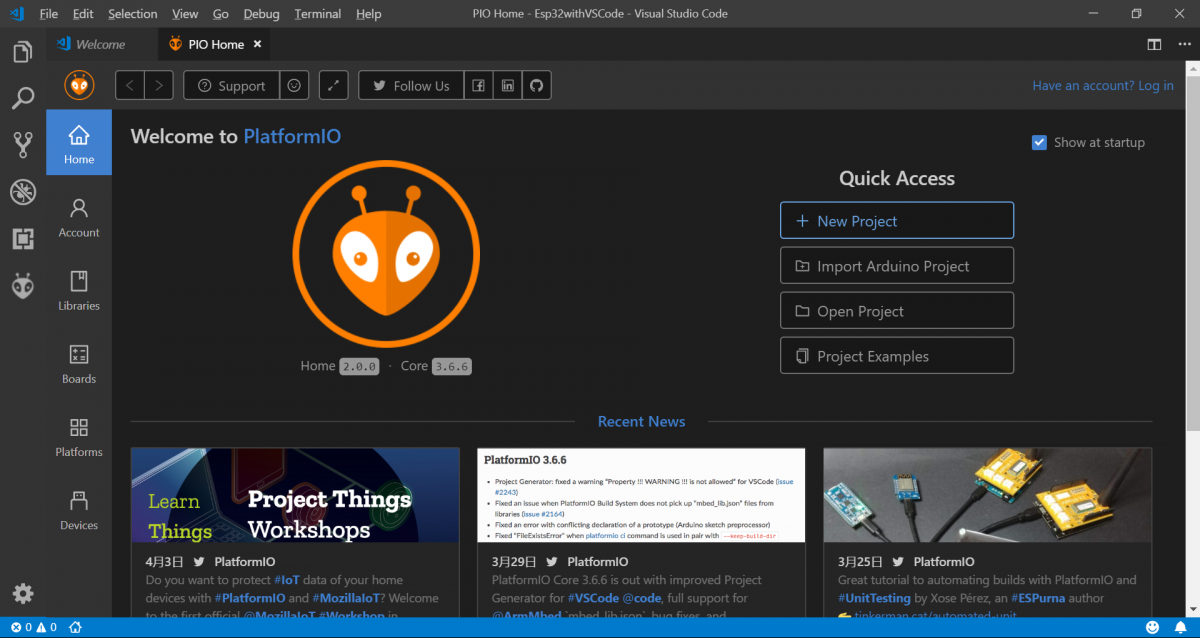

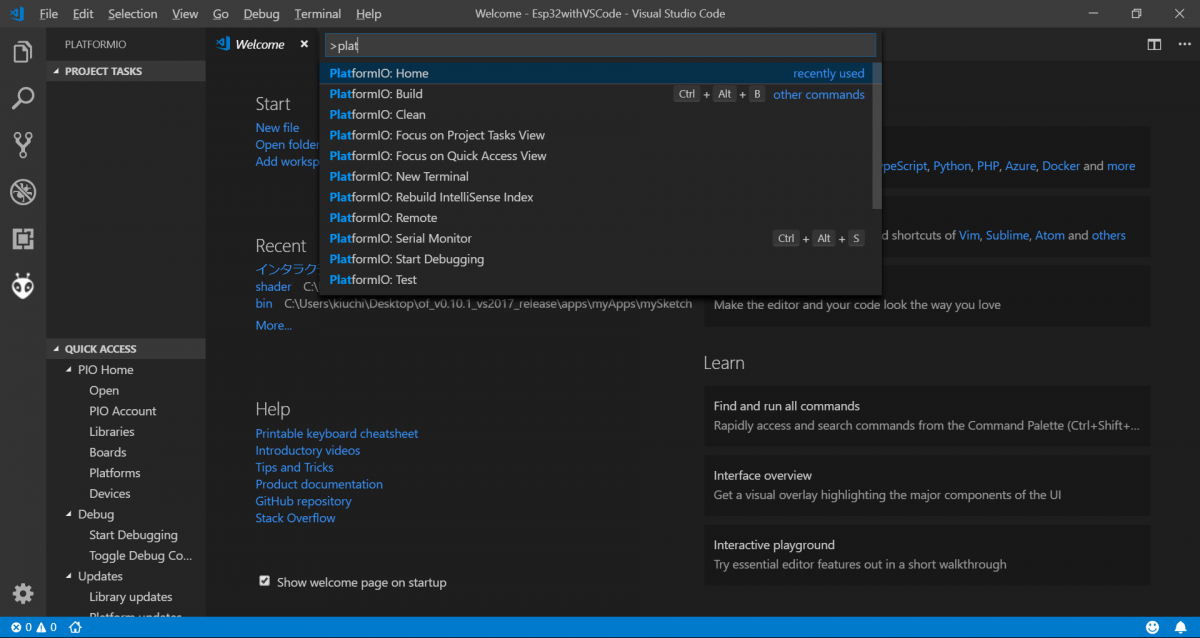

  • 検索したら，"PlatformIO : Home"を選択し，起動すると以下の画面になります．

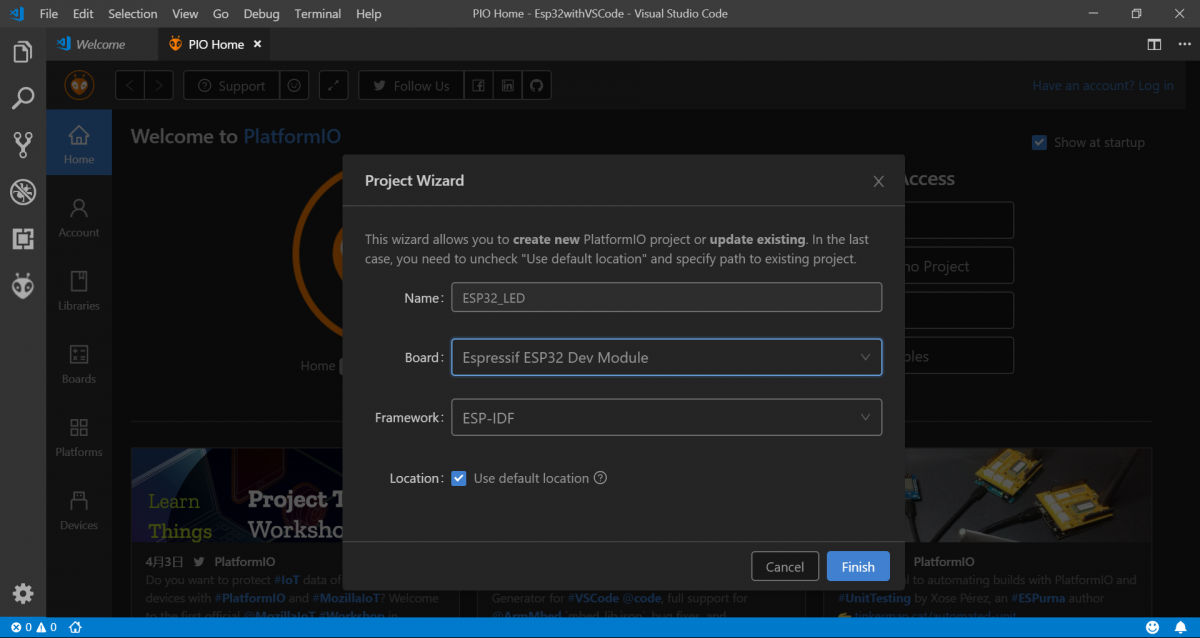

  • New Projectを選択し，Name，Board，Frameworkを入力し，finish.
    • Name : プロジェクトの名前
    • Board : ボードの種類．今回は"Espressif ESP32 Dev Module"
    • Framework : ESP-IDFとArduinoがあるのでどちらか選択．Arduinoにした方が問題なく実行できるので，Arduinoを選択してください．ESP-IDFを選択した際にライブラリの関係でエラーが出ました．
    • https://github.com/platformio/platformio-vscode-ide/issues/603　このフォーラムでもArduinoライブラリを使いたいなら，framework = arduinoとすると書いてある．

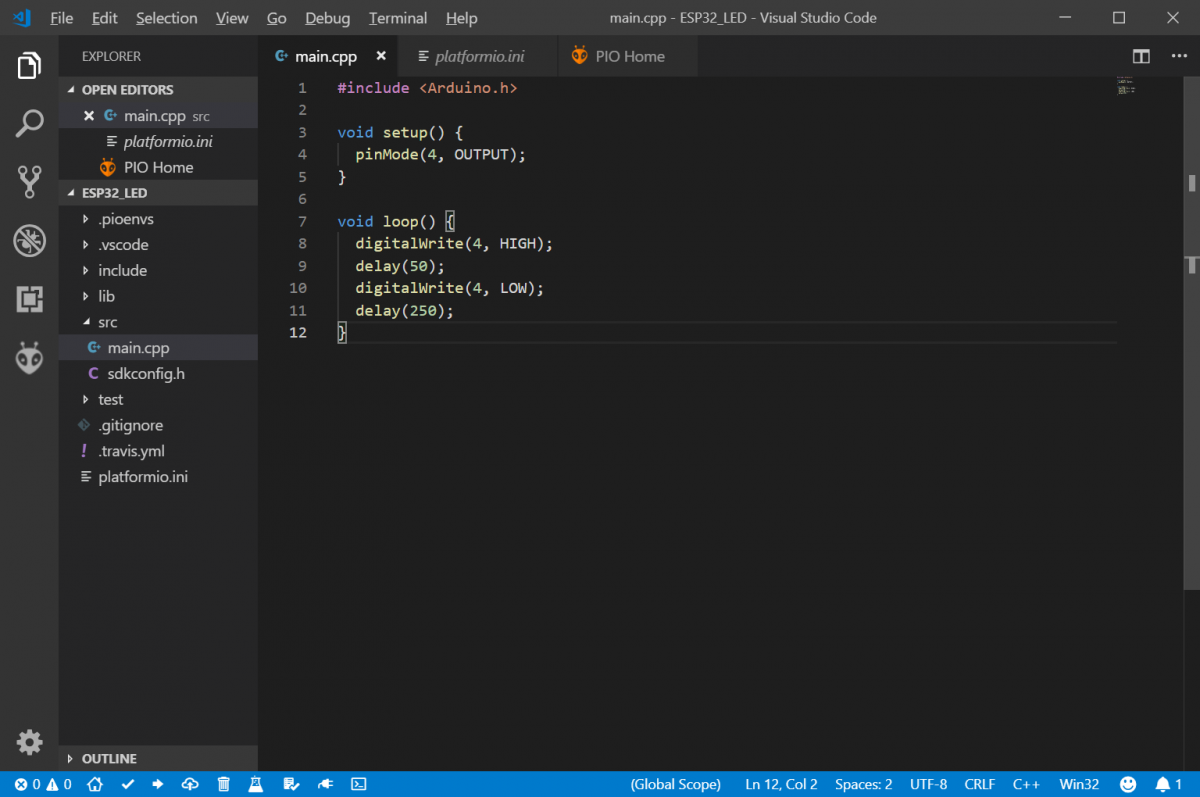

  • コードの記述は，src/main.cppを編集する．この際，Arduino.hをincludeする必要がある．
  • 実行方法は，コマンドパレットから可能
    • "PlatformIO : Build" － ビルド
    • "PlatformIO : Upload" － 書き込み

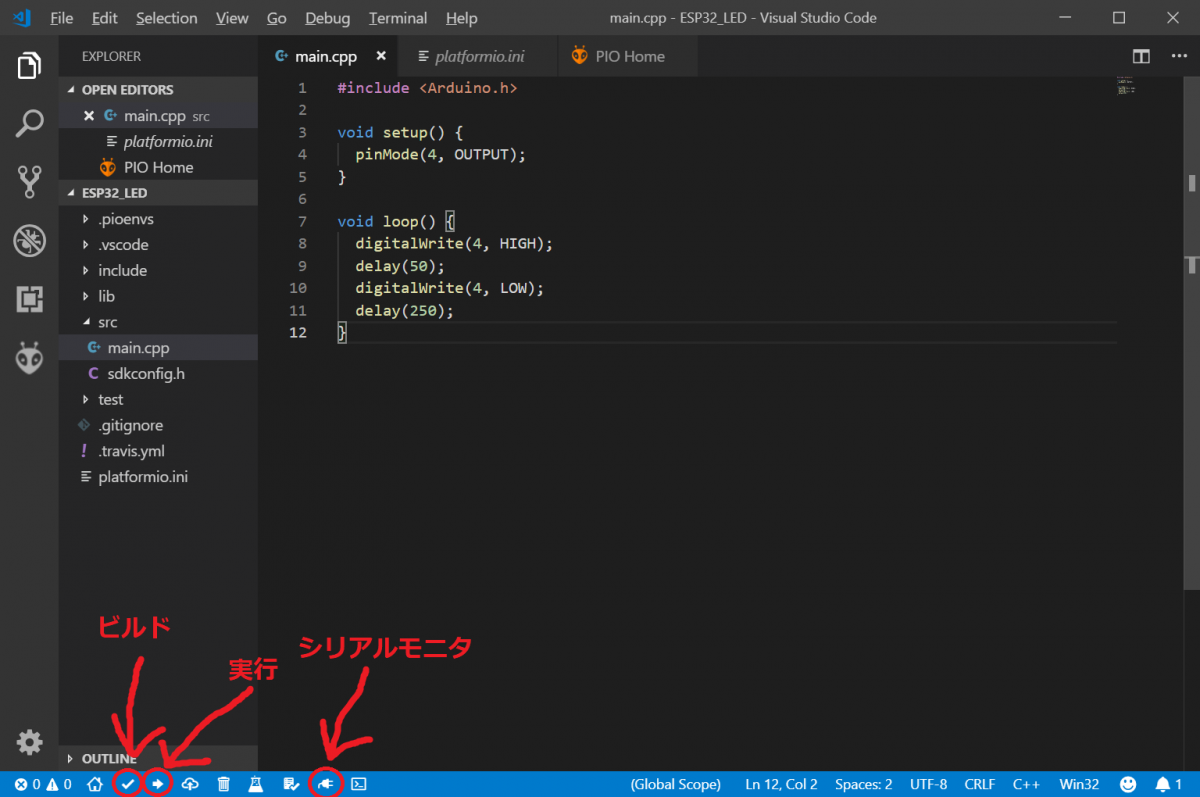

  • もしくは，下部の青いバーのアイコンでビルドや実行もできる．

特徴

  • Arduino IDEよりもコードが遥かに見やすい．
  • 自動補間が効いてたり，エラー部分を書いてる途中に教えてくれる．
  • ESP32以外にもライブラリがあり，簡単にインストールできる．
  • COMポートを選択しなくても，自動で選択してくれる．

各種設定

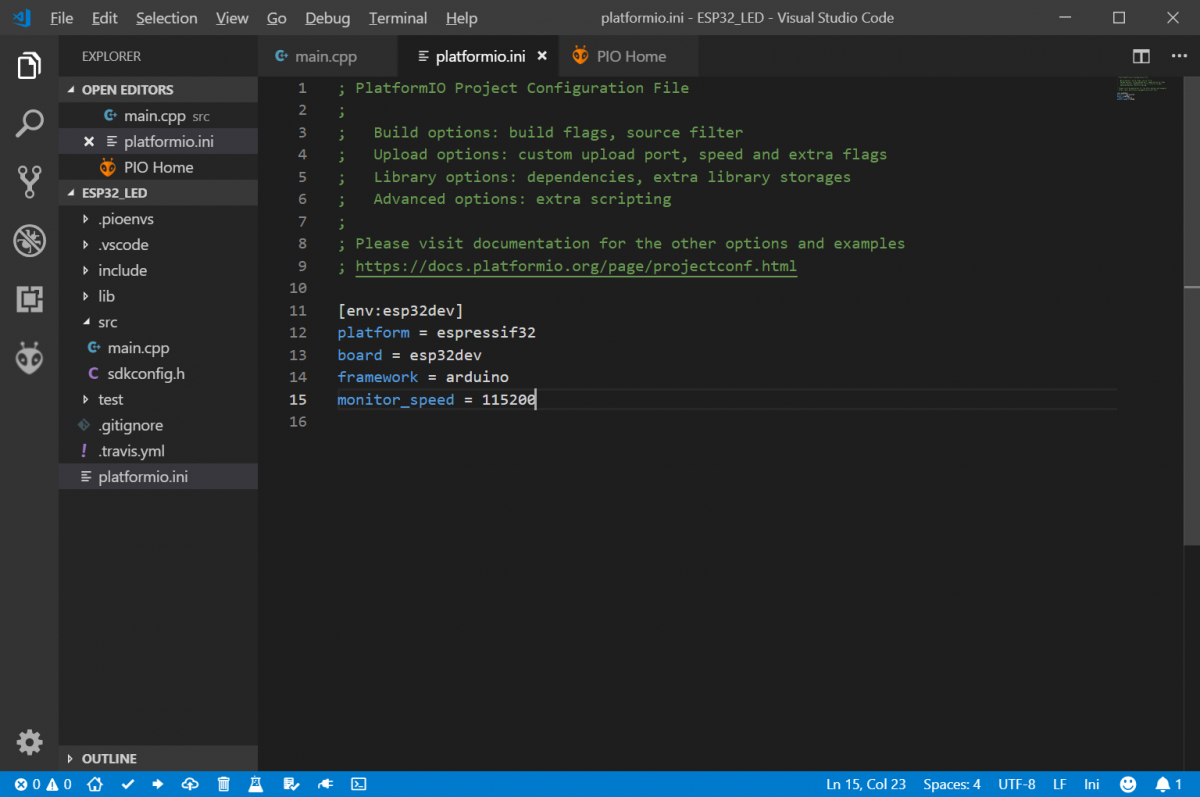

platformio.iniファイルを編集することで，設定を変えられる．

エラーが出た場合

#include <Arduino.h>

上記のようなArduino.hをincludeする部分で，ライブラリがないっというエラーがeditor上で見られる場合があります．ですが，コンパイルは通るようなので，実行してみてください．

コンパイルが通らない場合は，一度VSCodeを再起動してみて下さい．もしくは，"platformio.ini"ファイル内のframeworkをarduinoにしてみてください．以下は"platformio.ini"内の設定部分です．

[env:esp32dev]
platform = espressif32
board = esp32dev
framework = arduino

エラーの原因については詳しい理由はわからないです...公式のフォーラムでもrebuildするのを待ってと言っている．

https://github.com/platformio/platformio-atom-ide/issues/885



注意事項

Pythonを導入しておく

2019/11/27追記。@faruco10032 に教えていただきました。ありがとうございます。

PlatformIOは一部pythonを使って動いているので、pythonが導入する必要があります。システム要件にはPython 2.7 or Python 3.5+ と書いてあるので、適したバージョンをインストールしてください。

Windows defenderからPlatformIOを除外する(Winの方)(2019/11/27追記)

2019/11/27追記。@faruco10032 に教えていただきました。ありがとうございます。

PlatformIOは使用するためにサーバーとの通信を行います。そこでwindows defenderにブロックされないようにPlatformIOがあるフォルダを除外設定に追加しておく必要があります。

通常windows defenderはPlatformIOをブロックしませんが、カスペルスキーはブロックするようです。
