このページは？

• ASKA3Dにミスミフレーム枠をつけるノウハウです。
• この内容は、下記の学会誌原稿にしています。
  小泉 直也, 空中像光学素子, 日本バーチャルリアリティ学会誌, 2024, 29 巻, 1 号, pp. 56-57, 2024年04月27日
  https://www.jstage.jst.go.jp/article/jvrsj/29/1/29_56/_article/-char/ja

やり方

道具

手順

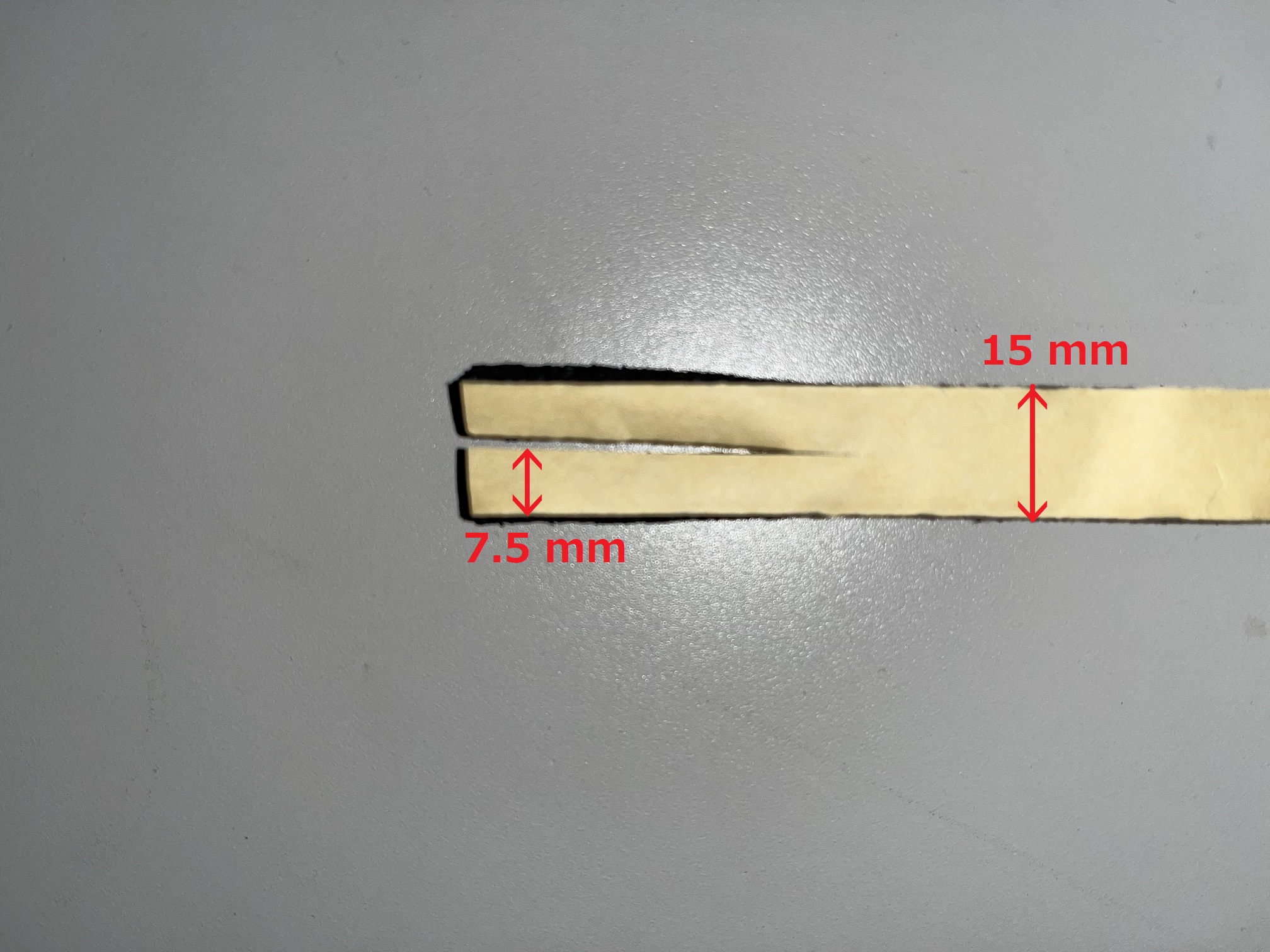

1. スポンジの幅が半分（幅15mm → 幅7.5mm）になるように切ります

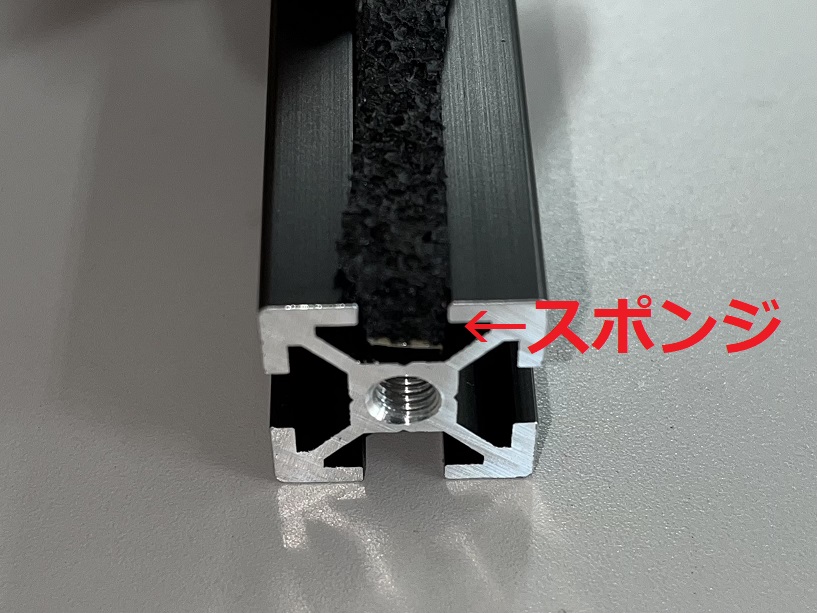

2. アルミフレームの1辺（ASKA3Dが入る辺）に半分に切ったスポンジを貼り付けます

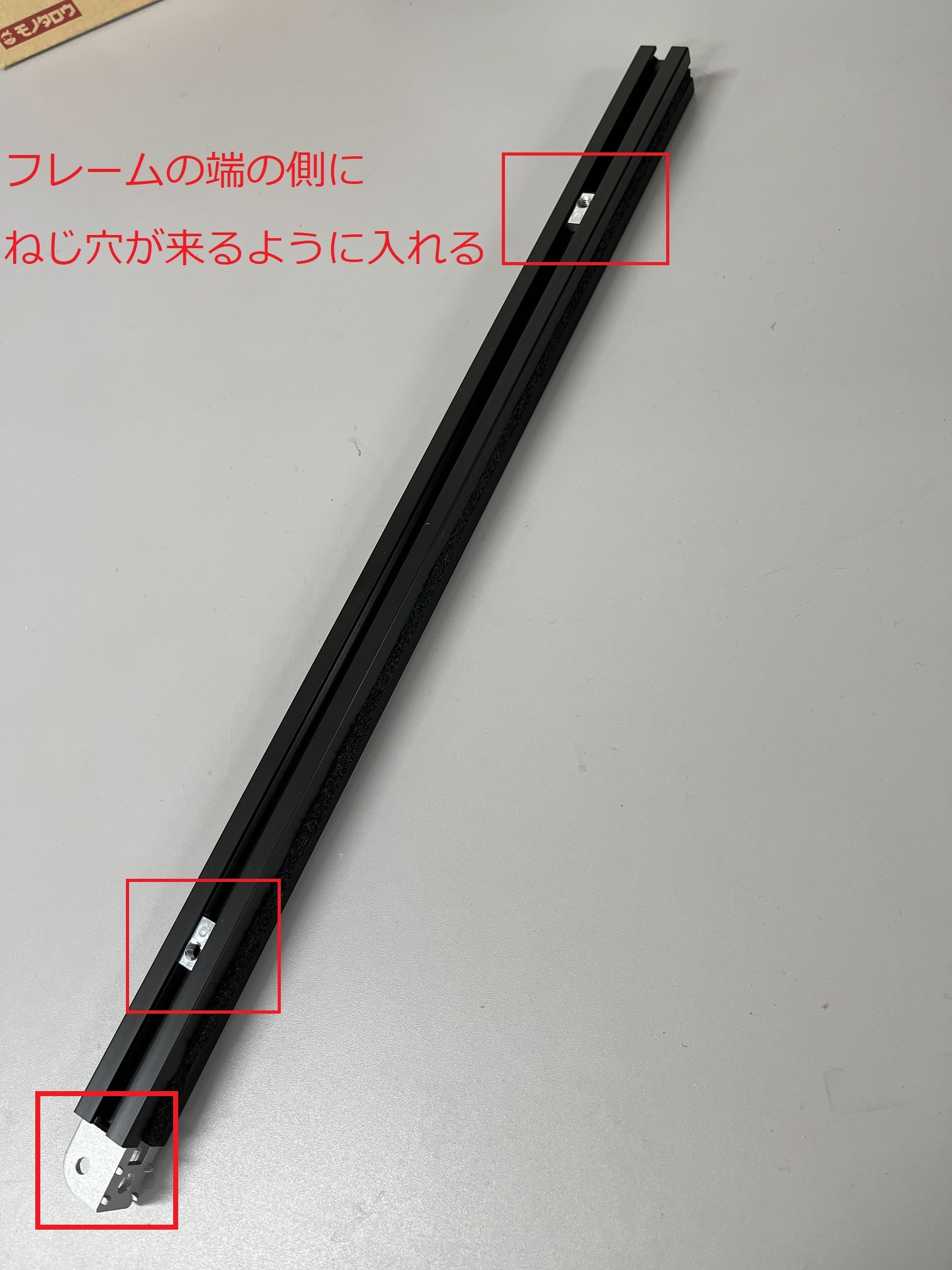

3. フレームに金具類を取り付けます

   • レールに取り付けるねじ穴の金具は、ねじ穴側がフレームの外側に来るように入れます。このようにすることで、フレームの端までねじを通せるようになります。

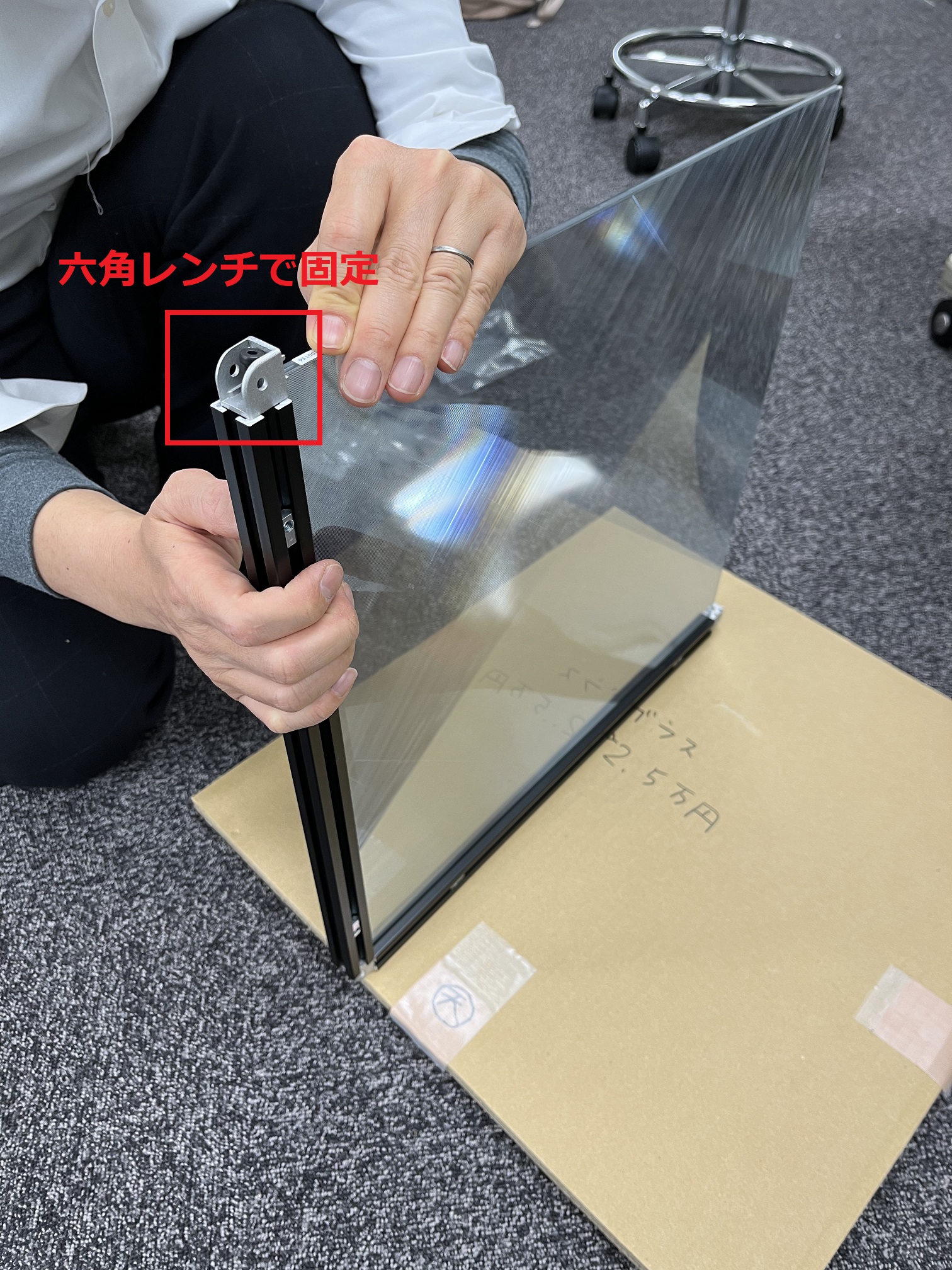

4. スポンジを張り付けたアルミフレームの一辺がASKA3Dプレートに当たるように、アルミフレームを貼り付けます

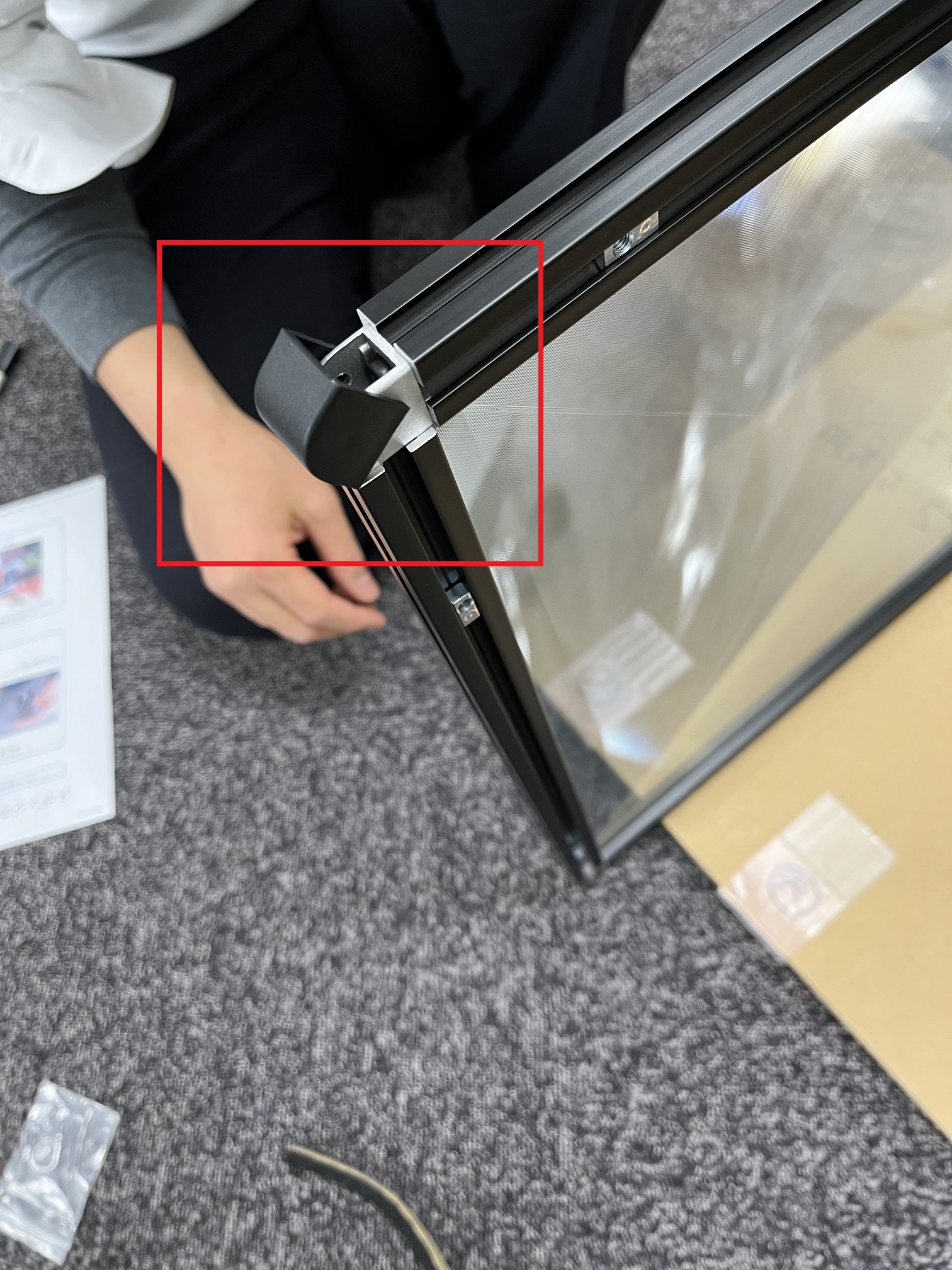

5. ４つの辺すべてを固定したら、金具にカバーを取り付けます

   • Before

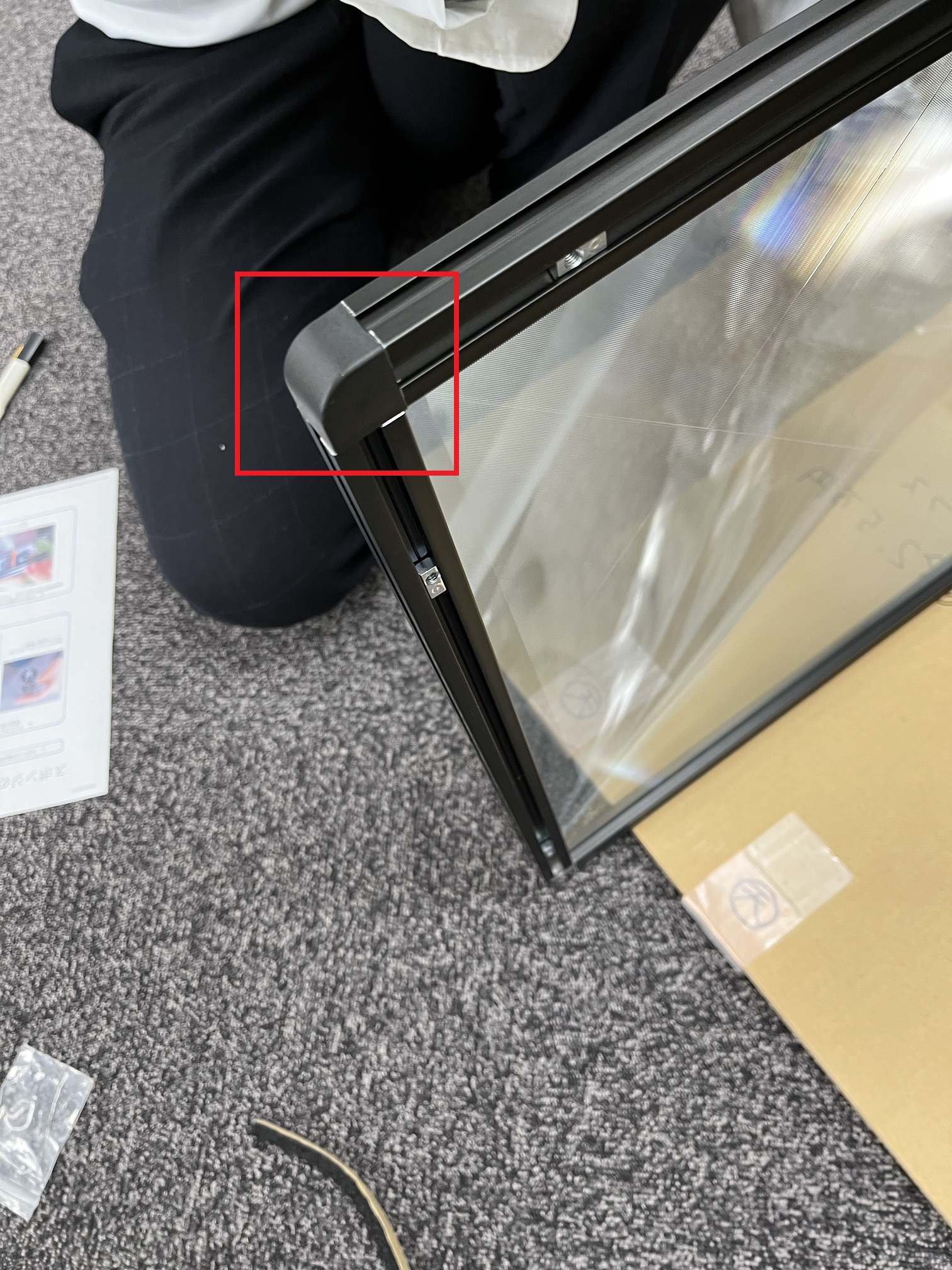

   • After

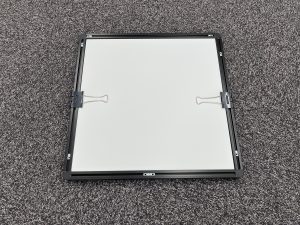

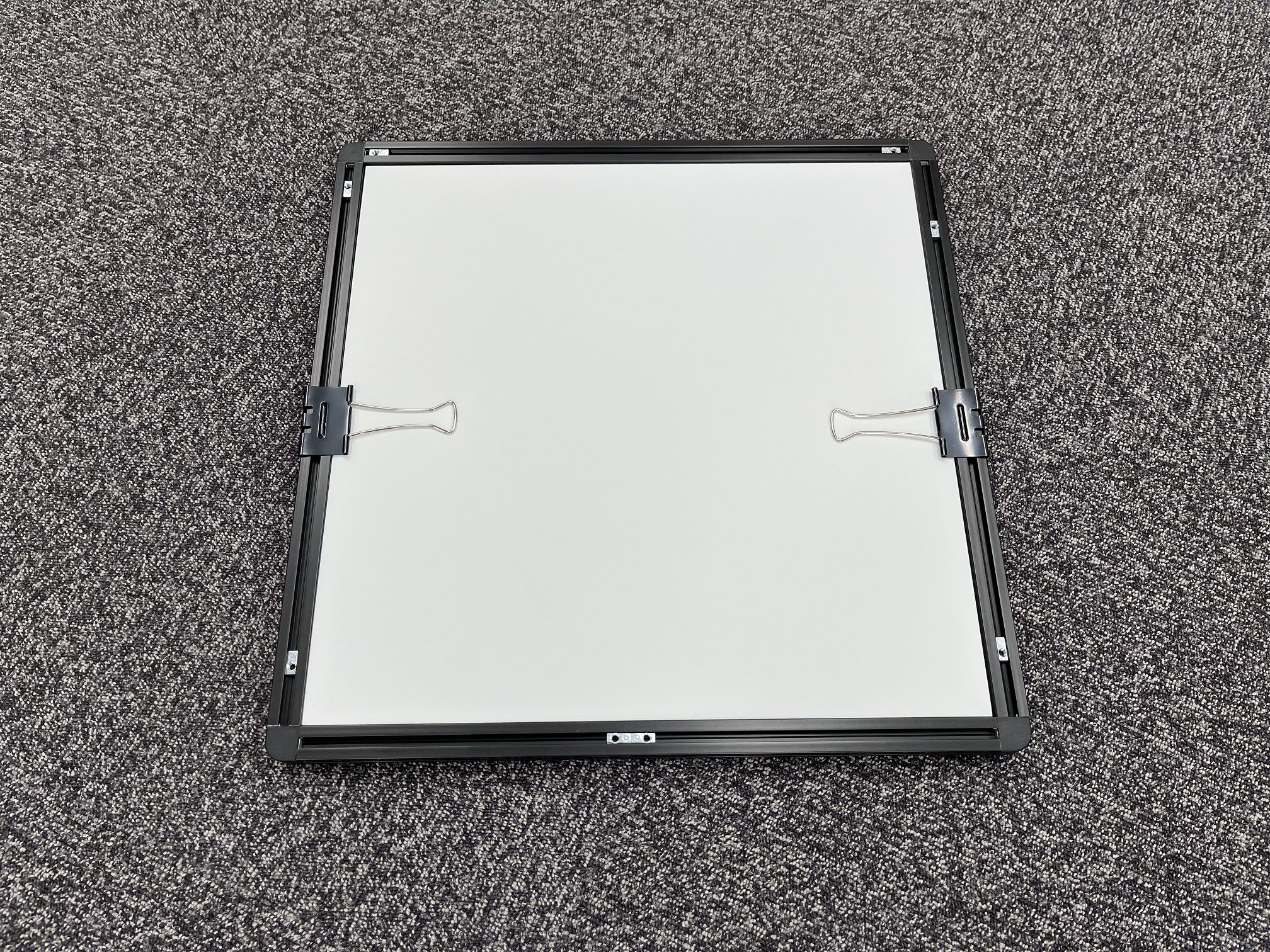

6. フレームに合う大きさにスチレンボードをカットすることでガラスカバーを作ります

   • クリップはPLUSの 軽く開ける　ダブルクリップ　エアかる がおすすめです。
