回路デバッグ入門資料

に が投稿

このページは？

  • 研究室に新しく配属される学生への宿題資料の一部です。
  • 回路初心者に参考になる資料をつくりたいので、フィードバック頂けると幸いです。

資料の背景と目的

  • 背景：回路を組んで、各種のセンサやアクチュエータと組み合わせることで、新規のユーザインタフェースを実装することが可能になりますが、回路を組み立てる経験が少ないと、なかなかうまくいかないことがあります。
  • 目的：資料を整理することで、電子回路を作る練習の前に 超基本的な内容を知ること を抑え、電子回路を組み立てる最中に 不具合を見つけやすくする ことで、回路を作る練習をサポートすることです。

YouTube リスト

  • 回路でつまづいた時やわからないことがある時は、基本的な知識を見直しましょう。わからない時は、動画資料を見て基本的な情報を確認した上で先輩や先生に相談すると、問題点の追求の手続きが理解しやすくなると思います。
  • 自分で動画を作るのは大変なのでYouTubeで見かけたものをピックアップして掲載しています（他にも素晴らしい動画がたくさんありました）。選択理由を添えています。

ブレッドボードの使い方

  • 選択理由：サンハヤトのブレッドボードの赤線に関する説明がある

デジタルマルチメータの使い方[テスター/電圧・抵抗測定]

  • 選択理由；最後に電源をオフにしましょう、という説明があった

オシロスコープの使いかた

  • 選択理由：プローブの調整方法やトリガの使い方に関して説明があった
  • 前半の製品紹介の部分を飛ばして2:50から開始にしています。

ワイヤーストリッパーの使い方

  • 選択理由：動画は 04:38。ものすごく細かく説明してくれる。

はんだづけ手順

  • 選択理由： 基本的なハンダ付けの手順を紹介している。動画は0:34で、一瞬で終わる。

熱収縮チューブの使い方

  • 選択理由：動画は たった0:18。ケーブル丸出しだと、導電部がどこかにあたってショートして壊れます。導電部に覆いをしましょう。

テスターで回路の不具合を見つける方法

  • 選択理由：最初に電源の短絡(たんらく)を調べているから

    • 短絡は電源とグラウンドが低抵抗（例えばハンダ不良とか、間違った接続）で導通してしまっていること

圧着コネクタの使い方

  • 選択理由：どのくらい被覆を剥くべきなのか、どの向きに圧着端子をつけるべきなのかが明確で、芯線と被覆の説明もある。音声が入っている。

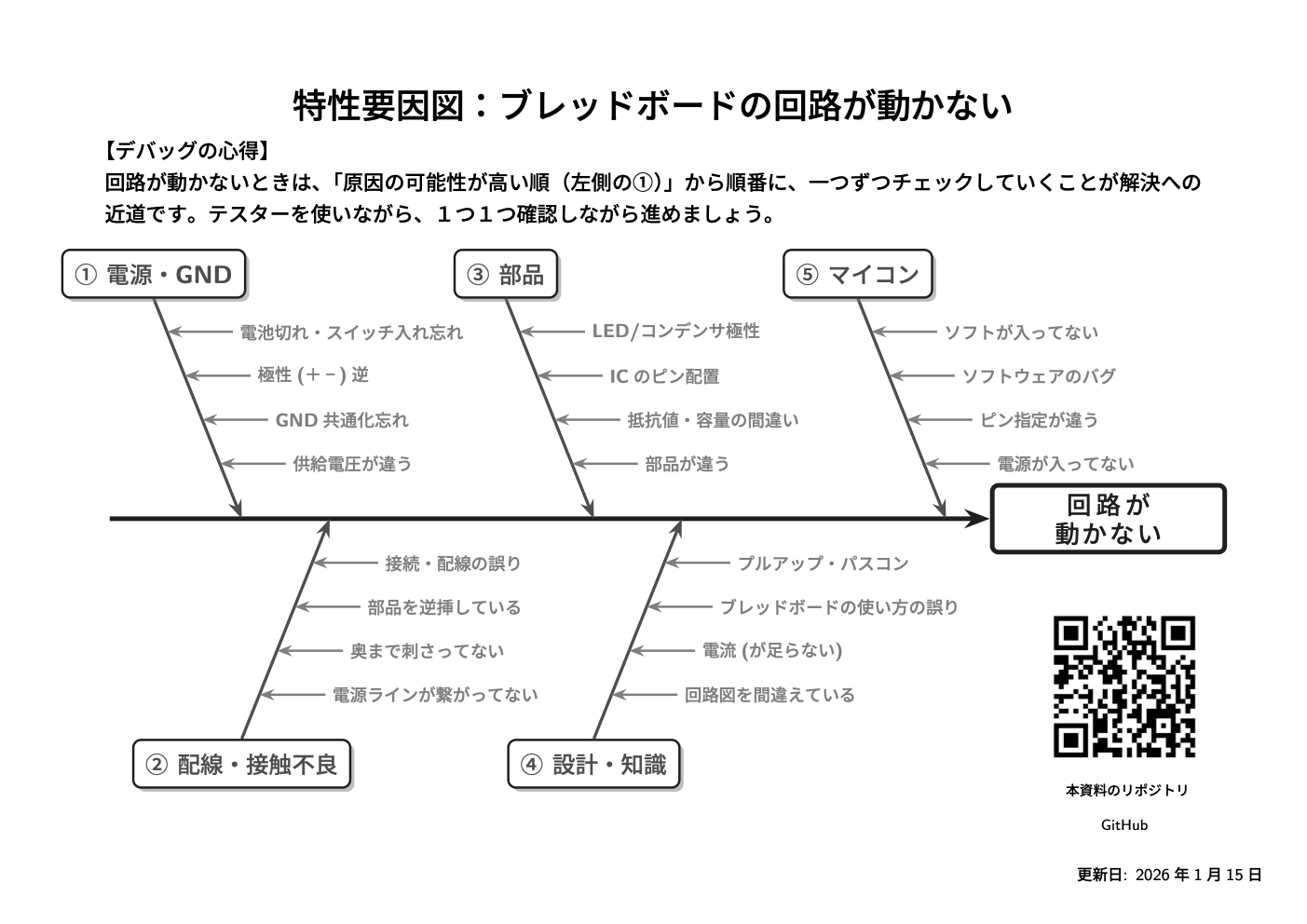

回路デバッグ用特性要因図
